Bezobsługowe rolki wyrównujące bieg taśmy

Rolki samonaprowadzające C-T-P Tru-Trac ®

Bezobsługowe roki wyrównujące bieg taśmy

C-T-P Tru-Trac – bezobsługowe rolki są obecnie najlepszymi dostępnymi na rynku rozwiązaniami w systemach wyrównujących bieg taśmy.

Wszystkie produkty wykonane są z wysokiej jakości komponentów które znajdują się pod ciągłą kontrolą. System prowadzenia taśm został poddany najtrudniejszym wymaganiom jakościowym w których wykazał się jako najlepszy przetestowany produkt w swojej grupie.

Oprócz tego uzyskały pozytywne opinie od użytkowników z całego świata.

Rolki samonaprowadzające C-T-P Tru-Trac ®

  • posiadają trwałą konstrukcję
  • prost w instalacji
  • obniżają koszty eksploatacji przenośnika (obsługa, czyszczenie)
  • pracują w suchych i wilgotnych warunkach
  • podwyższają możliwości produkcyjne i skracają przestoje
  • nie mają kontaktu z krawędziami taśmy
  • do wprowadzenia ich w ruch potrzebne są minimalne siły trakcyjne
  • mechanizm znajdujący się w rolkach reaguje i koryguje bieg taśmy już przy minimalnym jej odchyleniu
  • szczególnie polecane przy przenośnikach rewersyjnych
  • maksymalnie chronią taśmy i przenośniki przed uszkodzeniami

Jednym z największych wyzwań stojących przed producentami podzespołów do przenośników taśmowych jest fakt że żaden z przenośników nie jest taki sam. Produkt dostarczony i zainstalowany na przenośnik musi być wystarczająco wszechstronny by pracować z różnymi rodzajami taśm, przy różnych warunkach otoczenia, transportując najróżniejszy materiał. Stało się jasne że spełnienie wymagań naszych klientów wymaga od naszych produktów następujących cech:

  • praca w warunkach mokrych i suchych
  • powinny być zaprojektowane i zainstalowane w sposób który wykluczy uszkodzenie taśm
  • nie powinny wykorzystywać krawędzi taśmy do aktywowania systemy wyrównującego bieg
  • powinny być łatwe w obsłudze i nie wymagać konserwacji
  • rolki powinny być pozbawione drgań
  • powinny posiadać minimalną ilość ruchomych części
  • powinny być łatwe w montażu
  • powinny być odporne

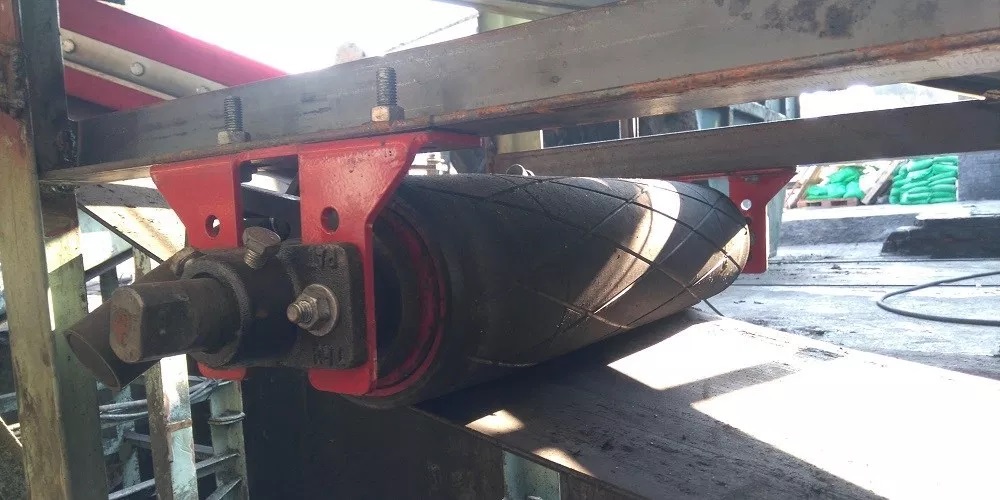

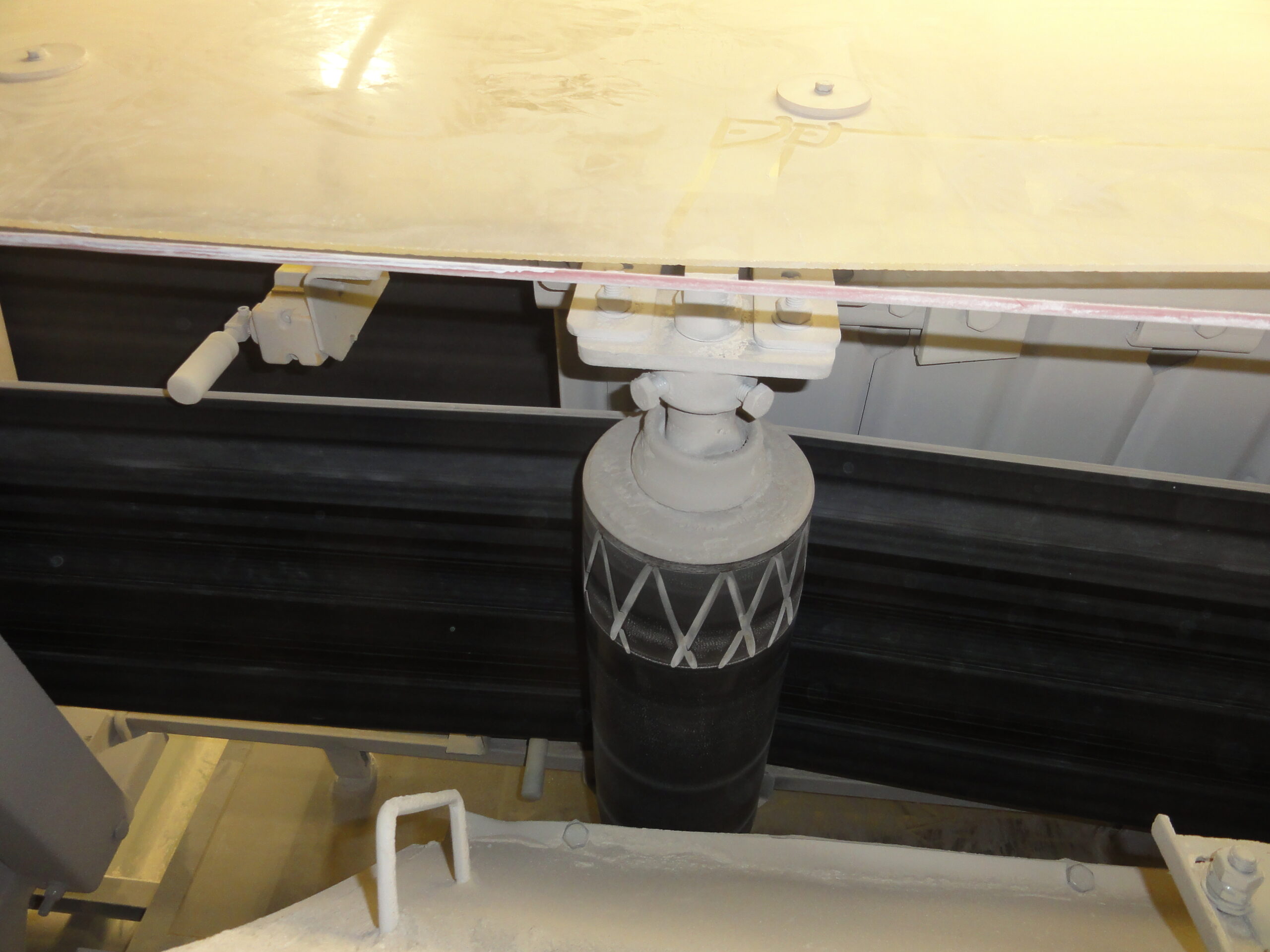

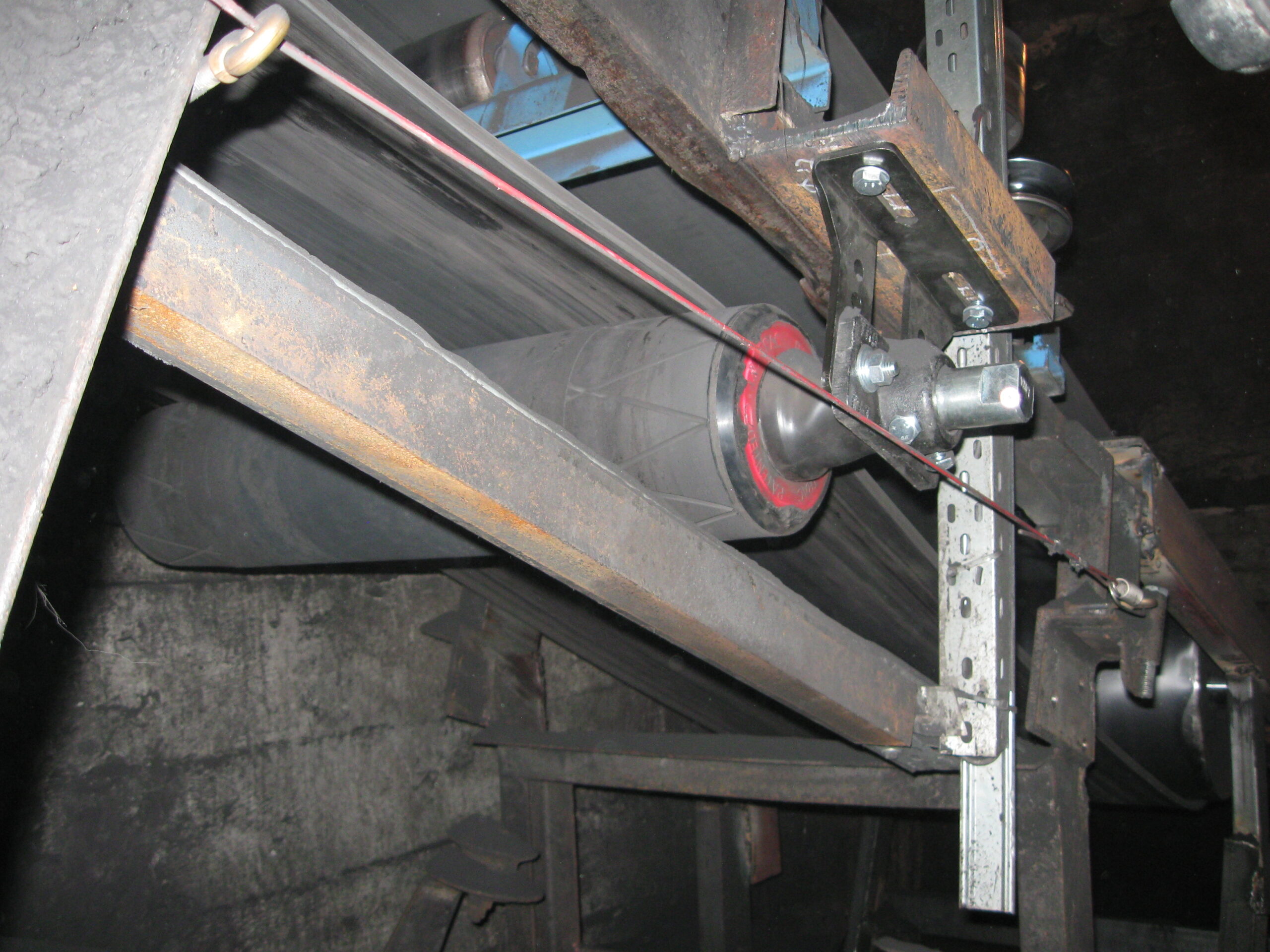

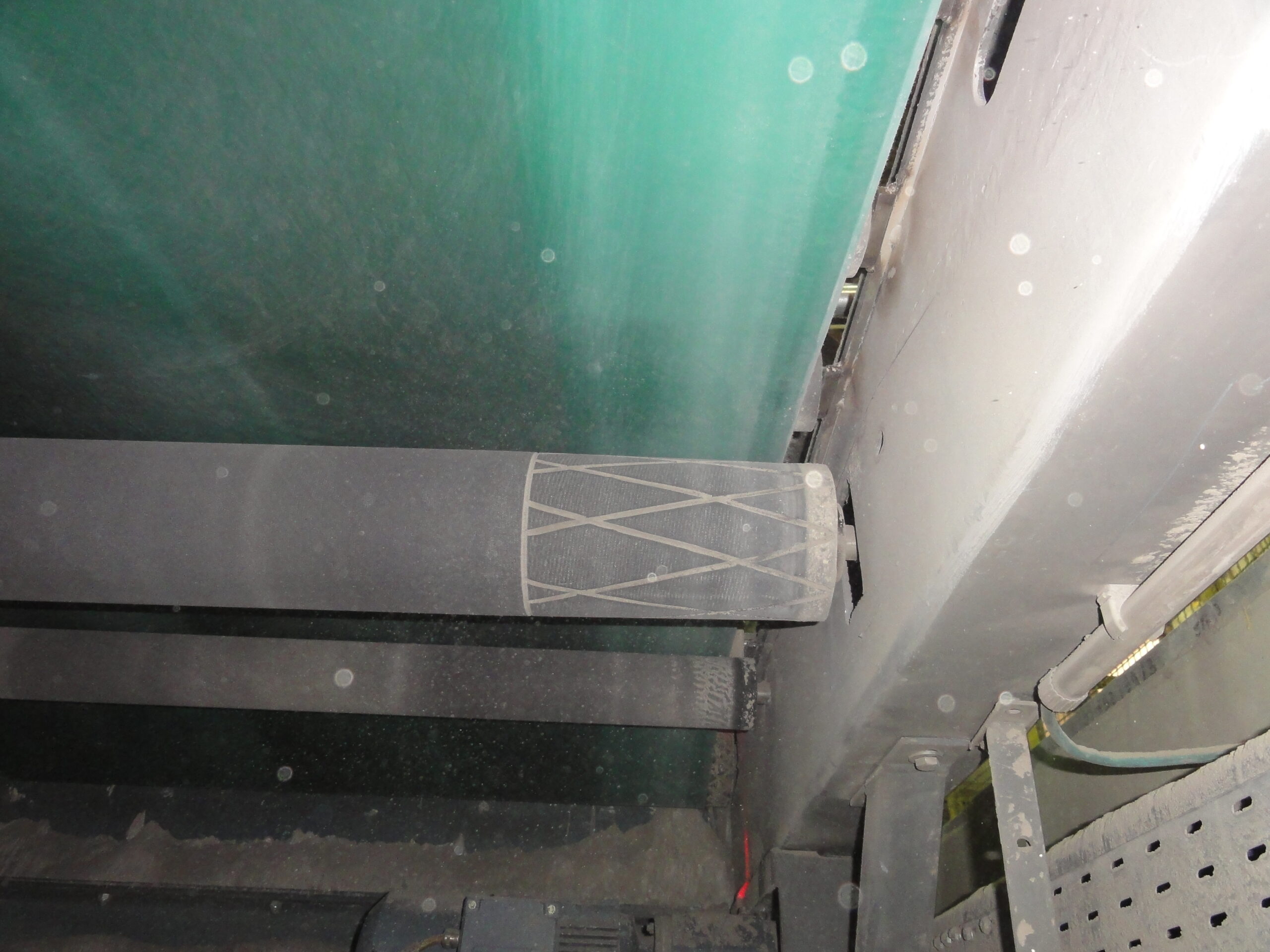

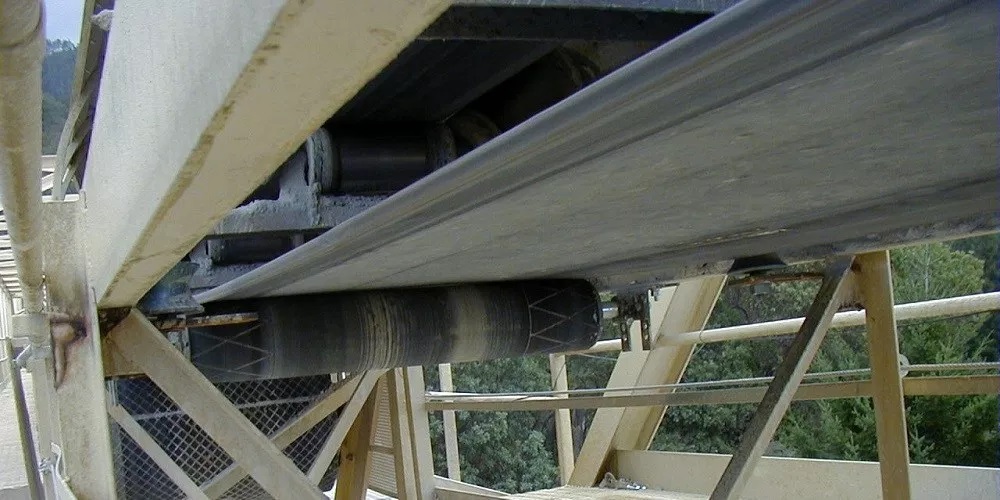

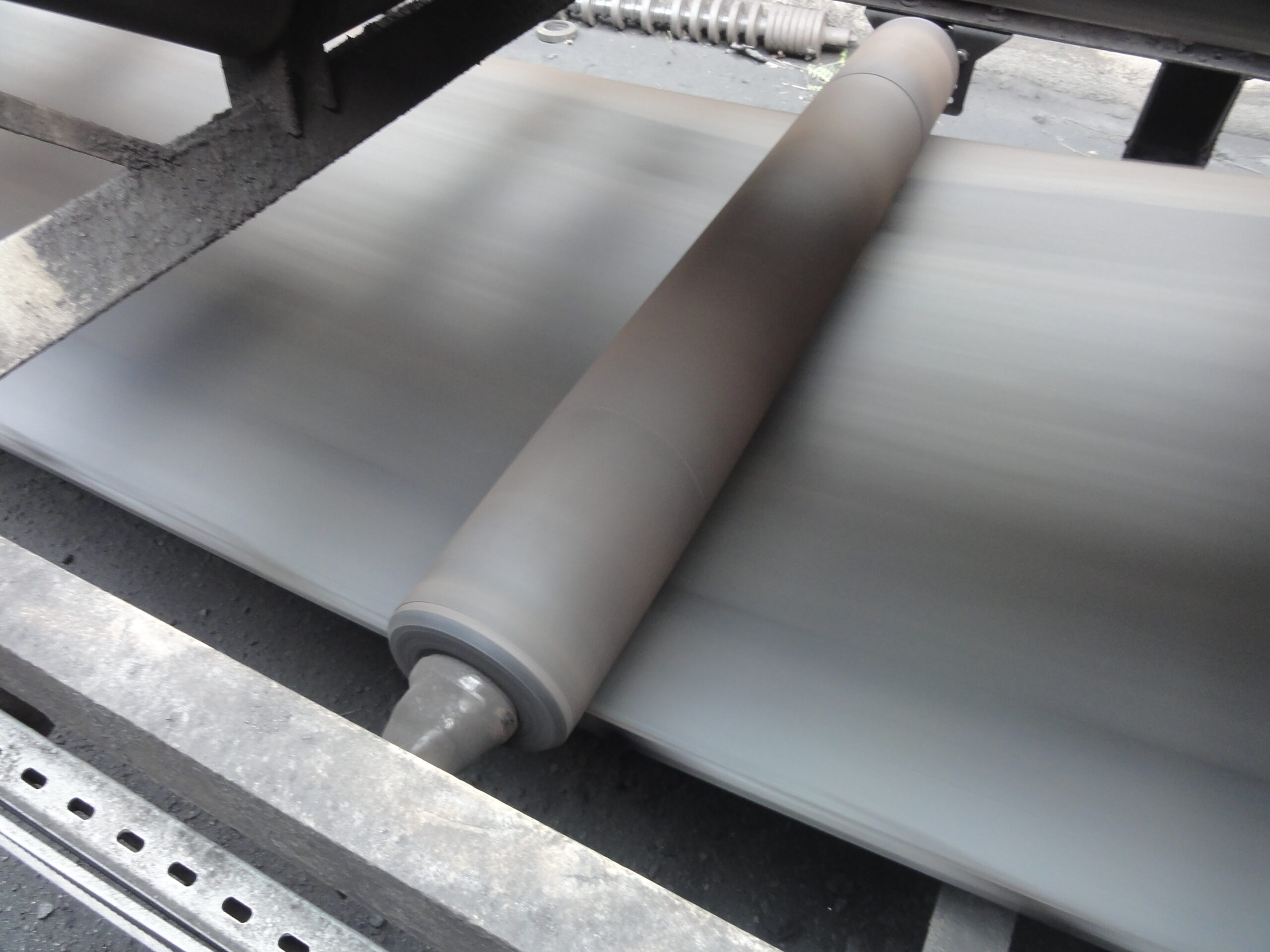

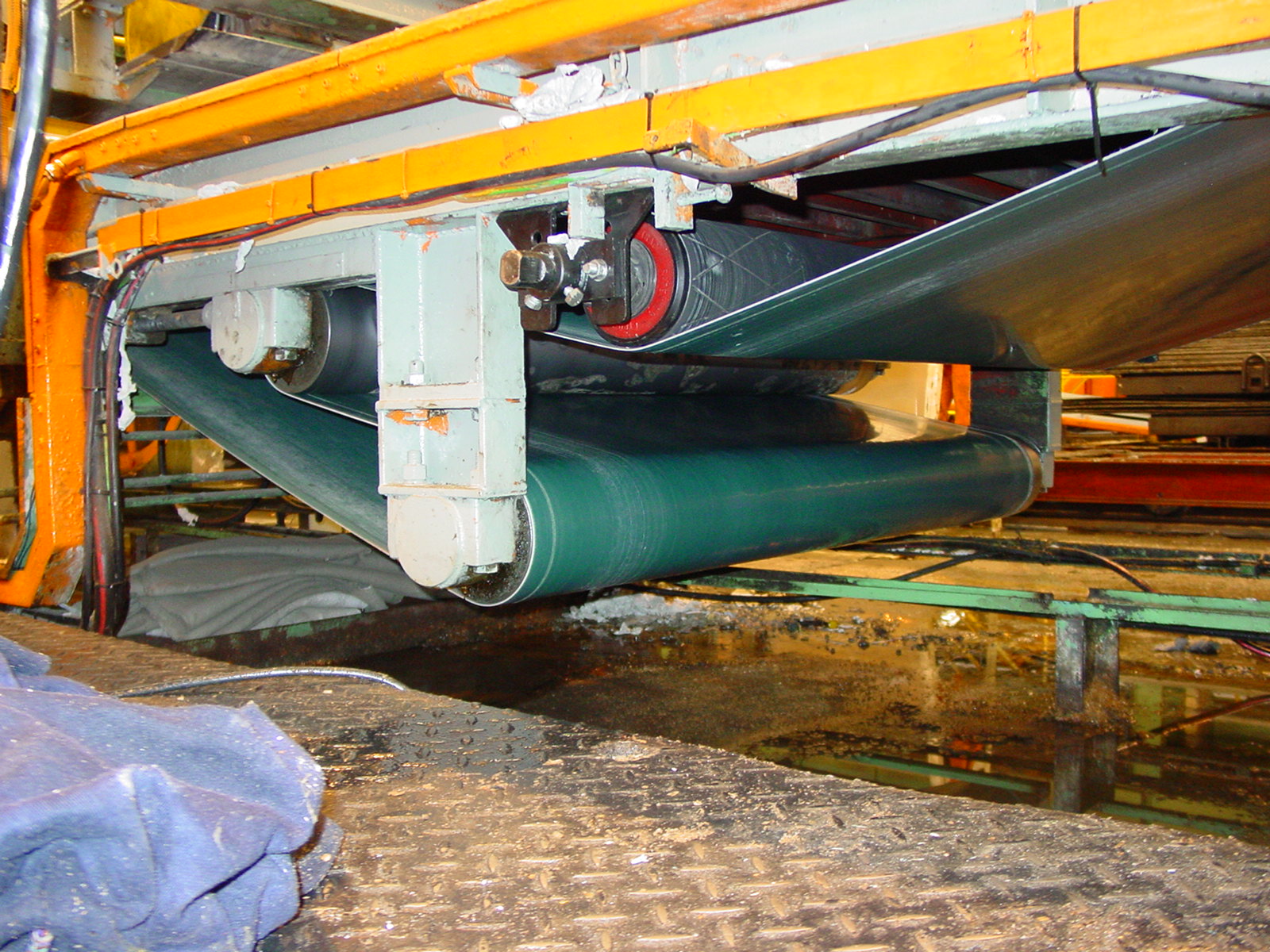

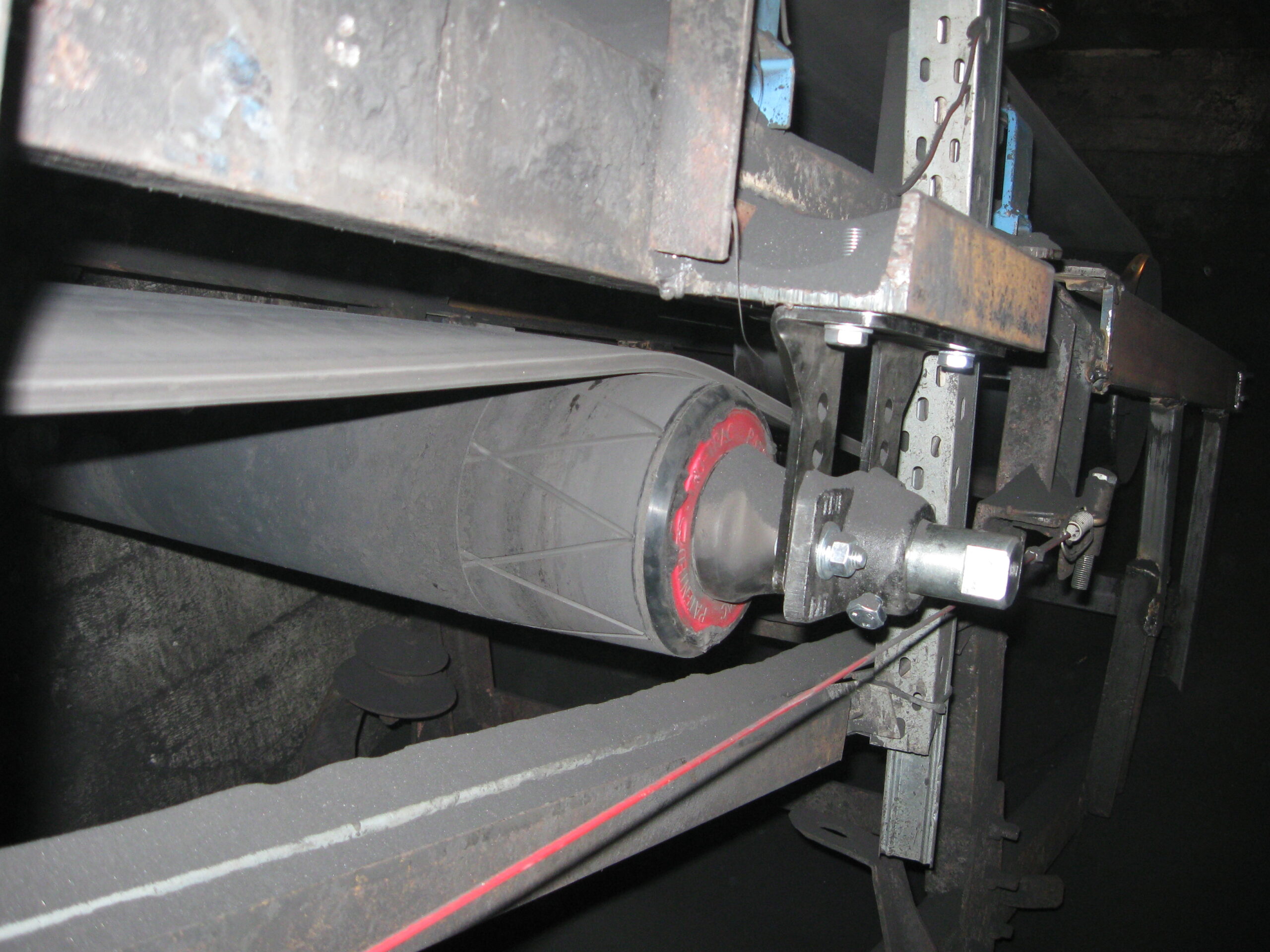

Przykładowy sposób instalacji rolki centrującej C-T-P Tru-Trac

Dostępne modele:

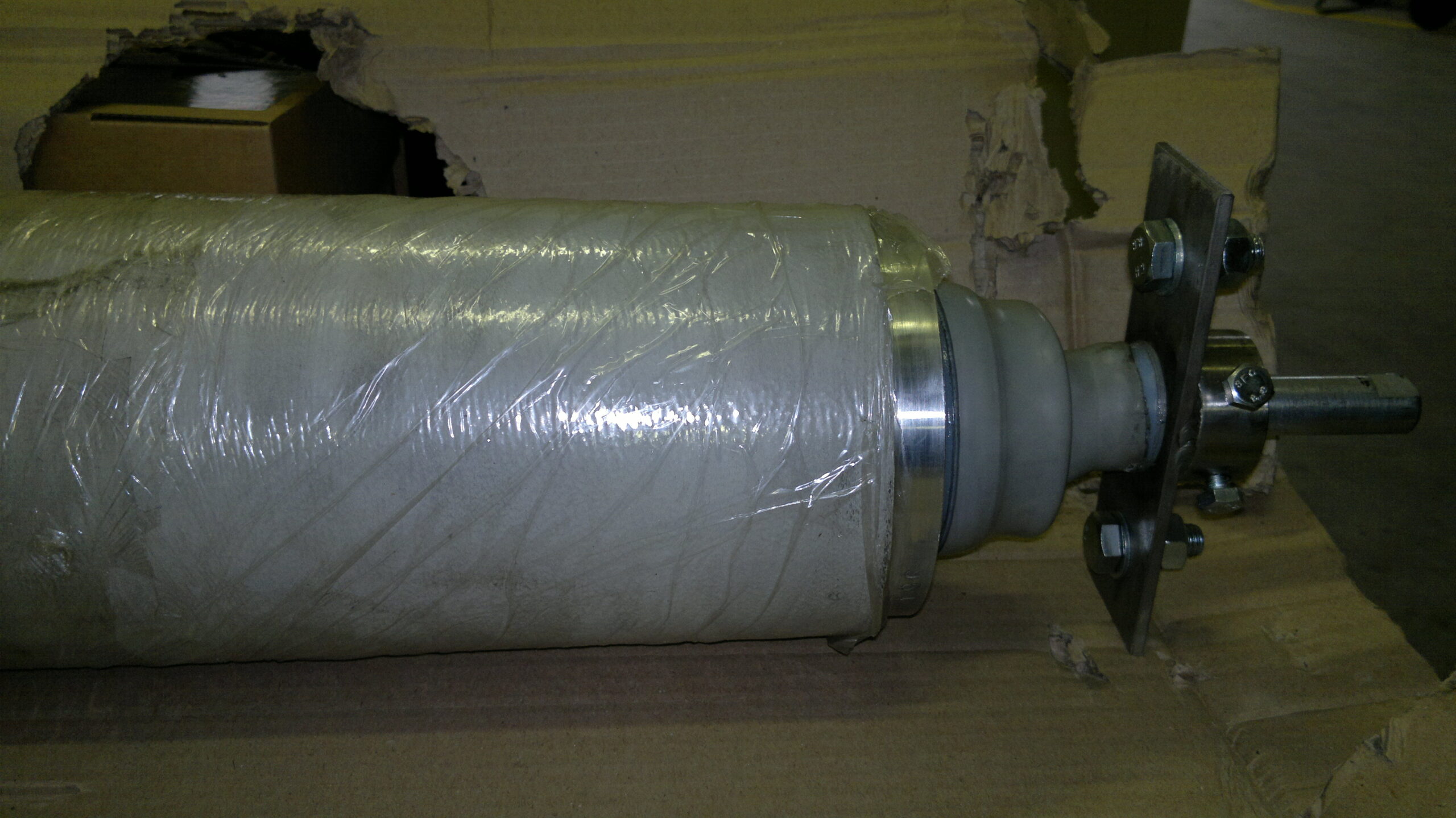

Pojedyncze rolki C-T-P Tru-Trac

Najważniejszą zaletą rolek z serii Flat Return jest ich prostota!

Rolki wykonane są z dwóch elementów: wewnętrznego stacjonarnego bębna przymocowanego do sworznia który pozwala odchylać się jednej krawędzi rolki do przodu drugiej do tyłu i na odwrót, dokładnie w tej samej płaszczyźnie co taśma oraz zewnętrznego cylindra obracającego się wokół wewnętrznego (patrz rysunek poniżej). Zewnętrzny cylinder zwęża się w kierunku krawędzi tworząc na krańcach rolki nieco mniejszą średnice niż po środku. W momencie kiedy taśma zsuwa się ze środka rolki styka się z zwężonymi zewnętrznymi krawędziami. Gdy taśma porusza się po części rolki z mniejszą średnicą, powstaje różnica w sile tarcia, która powoduje wysuniecie tej części rolki do przodu przez co taśma zostaje z powrotem skierowana na środek.

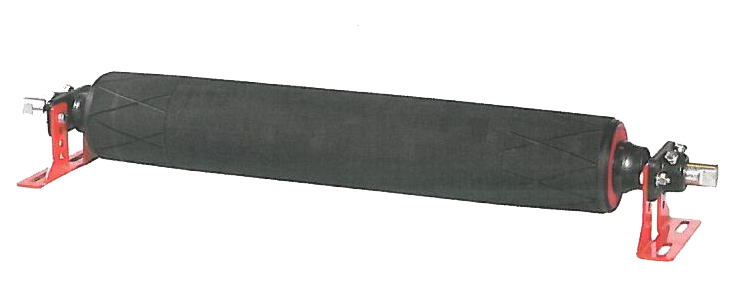

Standard Flat Return

C-T-P Tru-Trac Standard Flat return

Standardowa rolka pokryta gumą w wymiarach od 300 do 1200 mm

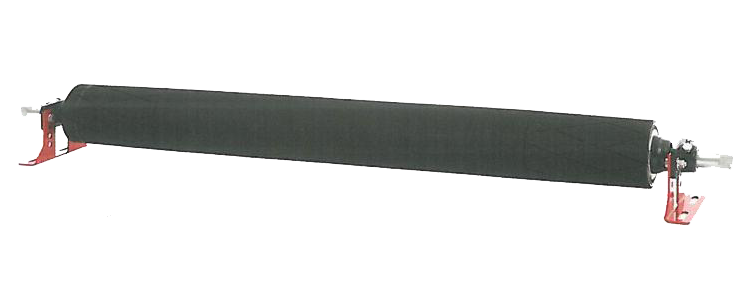

Heavy Duty Flat Return

C-T-P Tru-Trac Heavy Duty Flat return

Przedłużona, dodatkowo wzmocniona rolka pokryta gumą w wymiarach od 1350 do 1800 mm

(na zamówienie również w mniejszych wymiarach)

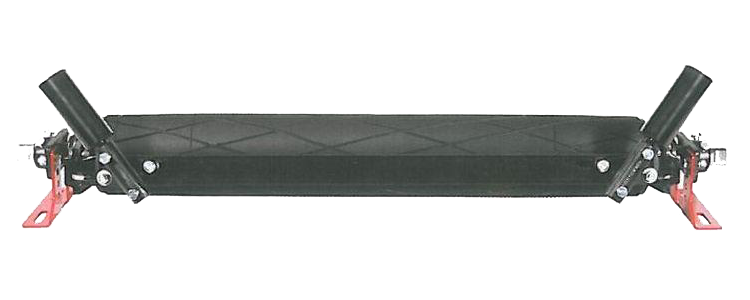

Low Speed Flat Return

C-T-P Tru-Trac Low Speed Flat return

Przeznaczona do taśm pracujących z prędkością poniżej 1 m/s w wymiarach od 300 do 1800 mm

(Dostępne w wersji Standard oraz
Heavy Duty Flat Return)

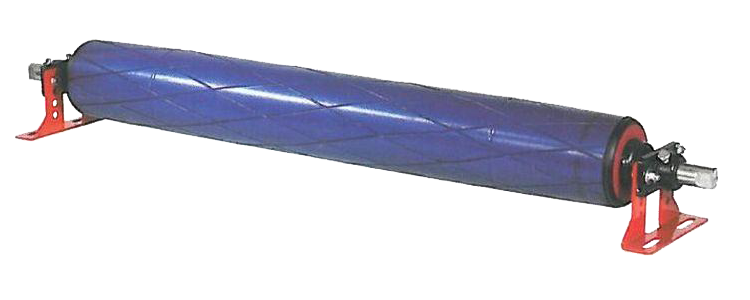

Polyurethane Flat Return

C-T-P Tru-Trac Polyurethane Flat return

Pokryta poliuretanem do bardzo ciężkich warunków pracy i bardzo szybkich taśm (nawet ponad 4 m/s) w wymiarach od 300 do 1800 mm

Zespoły podwójne C-T-P Tru-Trac

System podwójnych rolek Tru-Trac Dual Return został opatentowany na całym świecie i opracowany by sprostać działaniu nadmiernych sił wytwarzanych przez szerokie taśmy, duże obciążenia jak i taśmy działające z prędkością przekraczającą 4 m/s. Zewnętrznie osadzony mechanizm osiowy został zaprojektowany by wyeliminować potrzebę użycia jednego dużego bębna oraz umożliwić osiągnięcie koncentrycznego i zbalansowanego obrotu rolek. To spowodowało przedłużoną żywotność łożysk oraz powstanie bardzo szybkiego i efektywnego systemu wyrównującego bieg rolki.

Podwójne zespoły rolek Tru-Trac działają w podobny sposób co rolki pojedyncze z tą różnicą że zamiast sworznia osadzonego w wewnętrznym bębnie zastosowano tu centralną oś. W momencie kiedy taśma zsuwa się ze środka rolki styka się z zwężonymi zewnętrznymi krawędziami rolek. Gdy taśma porusza się po części rolki z mniejszą średnicą powstaje różnica w sile tarcia która powoduje obrót osi i wysunięcie jednej z rolek do przodu a drugiej do tyłu przez co taśma zostaje z powrotem skierowana na środek.

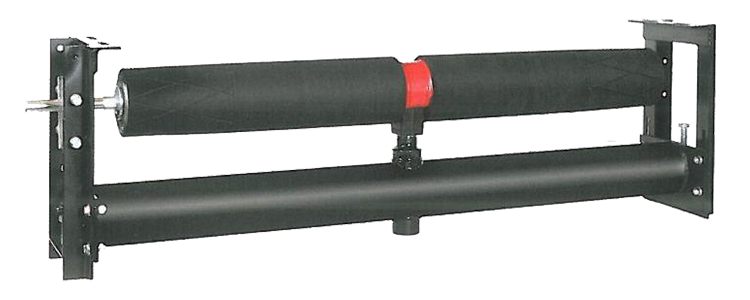

Dual Return

C-T-P Tru-Trac Dual Return

Standardowy zespół podwójnych rolek w wymiarach od 1350 do 2500 mm

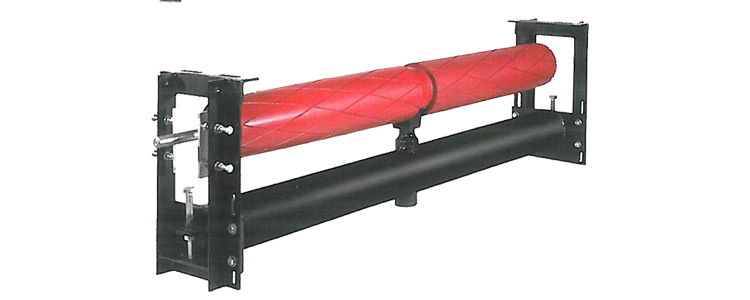

Polyurethane Dual Return

C-T-P Tru-Trac Polyurethane Dual Return

Pokryte poliuretanem do bardzo ciężkich warunków pracy i taśm pracujących z bardzo dużą prędkością w wymiarach od 1350 do 1800 mm

(na zamówienie również w mniejszych wymiarach)

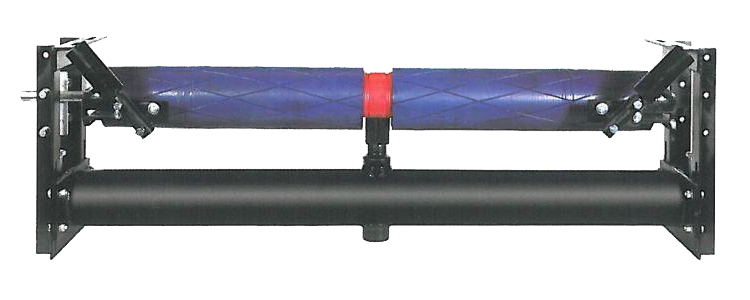

Low Speed Dual Return

C-T-P Tru-Trac Low Speed Dual Return

Zespół rolek przeznaczonych do taśm pracujących z prędkością poniżej 1m/s w wymiarach od 1350 do 2500 mm

(mniejsze rozmiary dostępne na zamówienie)

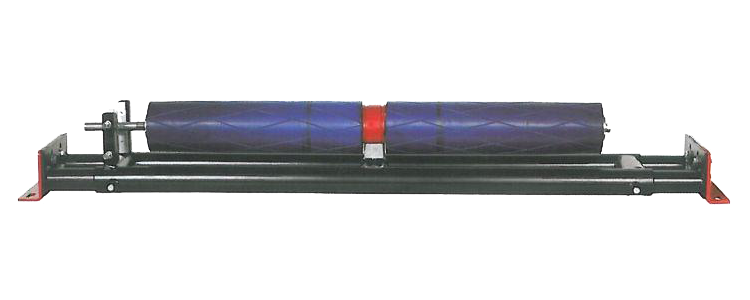

Compact Dual Return

C-T-P Tru-Trac Compact Dual Return

Wersja kompaktowa przeznaczona do przenośników w których jest mały prześwit pomiędzy taśmą w wymiarach 1350 – 1800 mm

(mniejsze rozmiary dostępne na zamówienie)

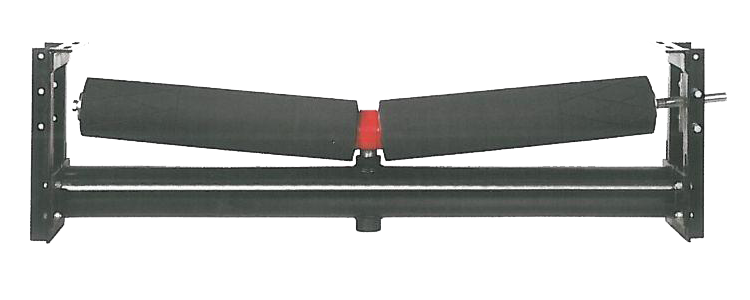

V-Return

C-T-P Tru-Trac V-Return

Zespół rolek do montaż na powrocie taśmy przy zespołach nieckowych w wymiarach
1350 – 2500 mm

(dostępne w wersji z 5º kątem oraz o mniejszych wymiarach)

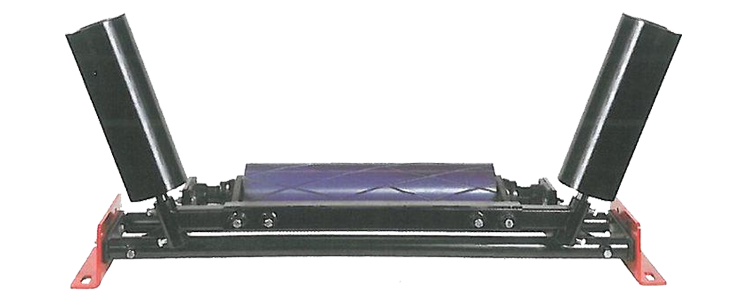

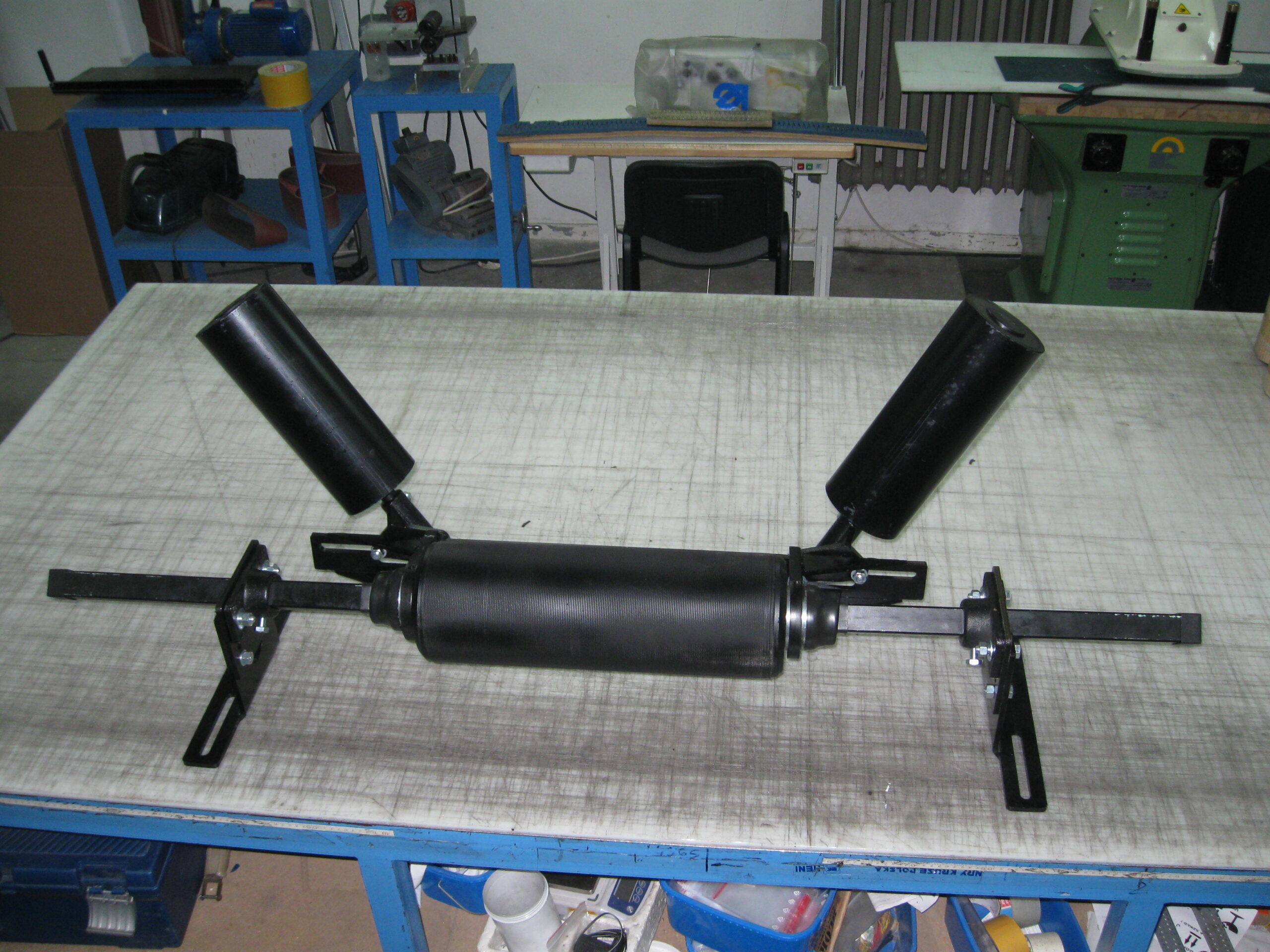

Zespoły nieckowe C-T-P Tru-Trac Trough Tracker

Zespoły nieckowe Tru-Trac Trough Tracker wykorzystywane są do wyrównywania biegu strony nośnej taśm przenośnikowych. Zastosowanie zasad działania rolek Tru-Trac Flat Return zostało osiągnięte przez zastosowanie rolek bocznych. Dołożenie rolek bocznych przyspiesza znacząco wyrównanie biegu taśmy. Dołożone zostały wszelkie staranie by krawędzie rolki nie dotykały żadnych krawędzi pod kątem 90º. W momencie, w którym taśma zjeżdża ze środka rolki i zaczyna najeżdżać w górę bocznej rolki prowadzącej następuje szybsze wysunięcie się rolki do przodu i skierowanie taśmy z powrotem na środek przy użyciu minimalnej siły.

Heavy Duty Trough Tracker

C-T-P Tru-Trac Heavy Duty Trough Tracker

Wzmocnione rolki dla szerszych i bardziej obciążonych taśm w wymiarach od 1350 do 2500 mm

(na zamówienie również w mniejszych wymiarach)

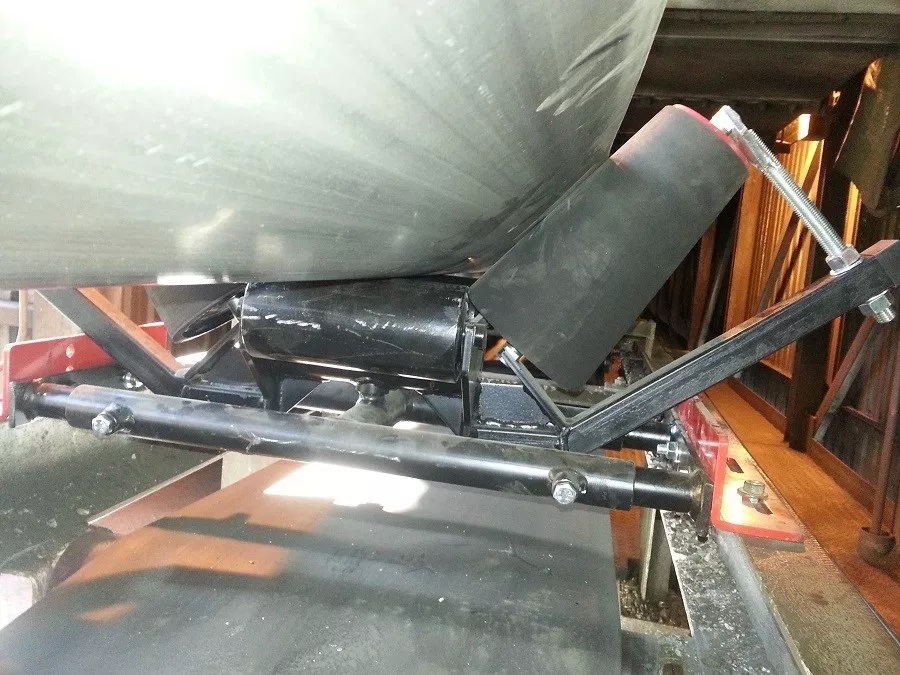

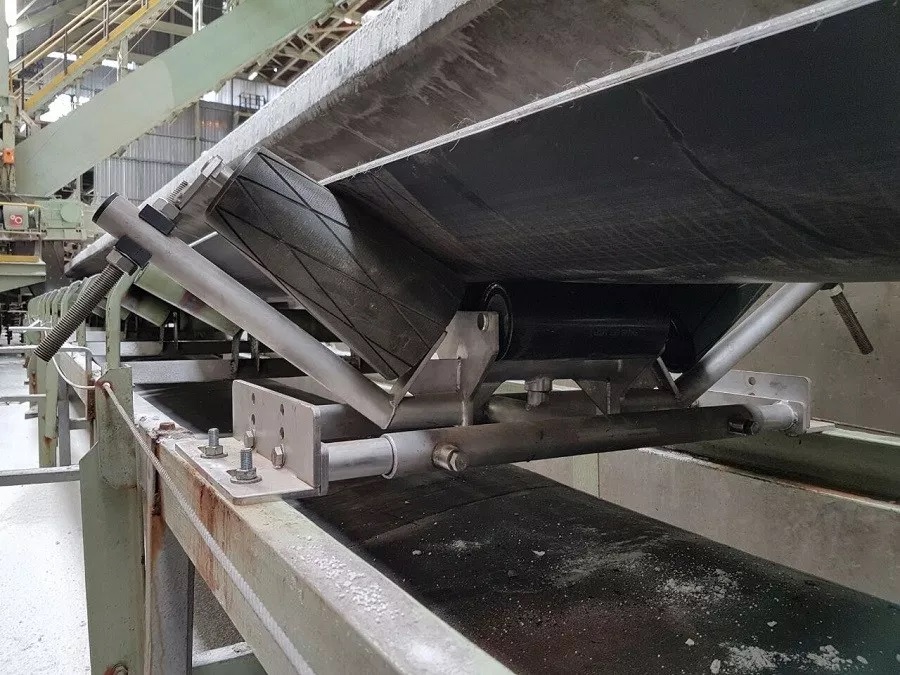

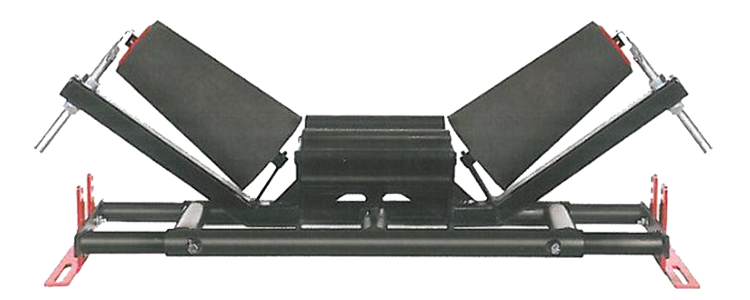

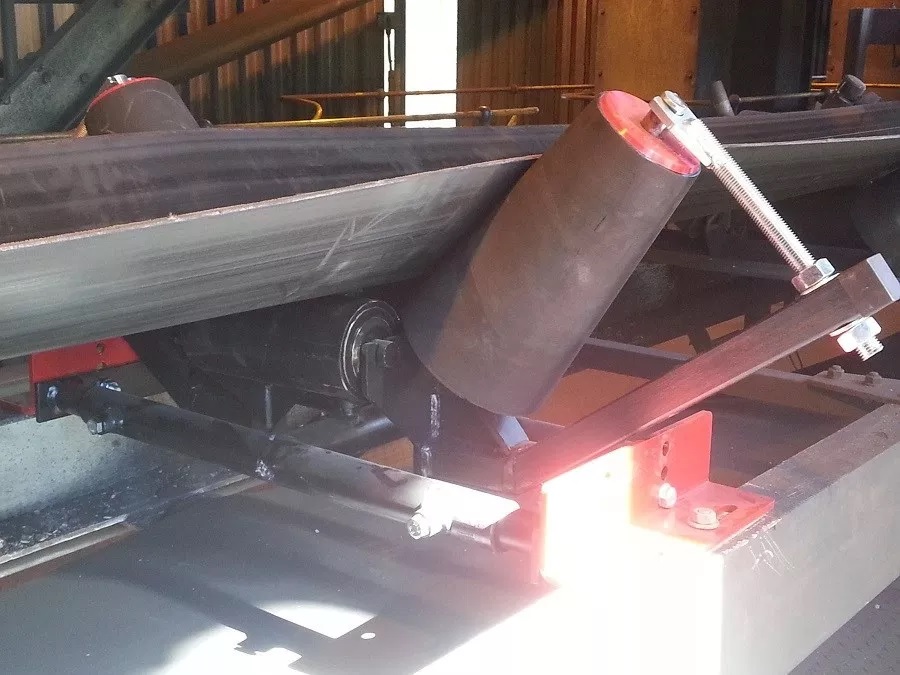

Taper Trough Tracker

C-T-P Tru-Trac Bezobsługowe rolki wyrównujące bieg taśmy Taper Trough Tracker

Ulepszone rolki Tru-Trac wyrównujące bieg taśmy jeszcze szybciej dzięki innowacyjnej konstrukcji w wymiarach od 500 do 1800 mm

(na zamówienie również w większych wymiarach)
